Особенности деревянной обвязки винтовых свай

Надежность свайно-винтового фундамента аналогично любому другому строительному основанию неразрывно связана с соблюдением технологических рекомендаций и правильными геометрическими параметрами. В данной статье мы рассмотрим ключевые моменты, касающиеся обустройства деревянной обвязки свайно-винтового фундамента.

Свесы стен

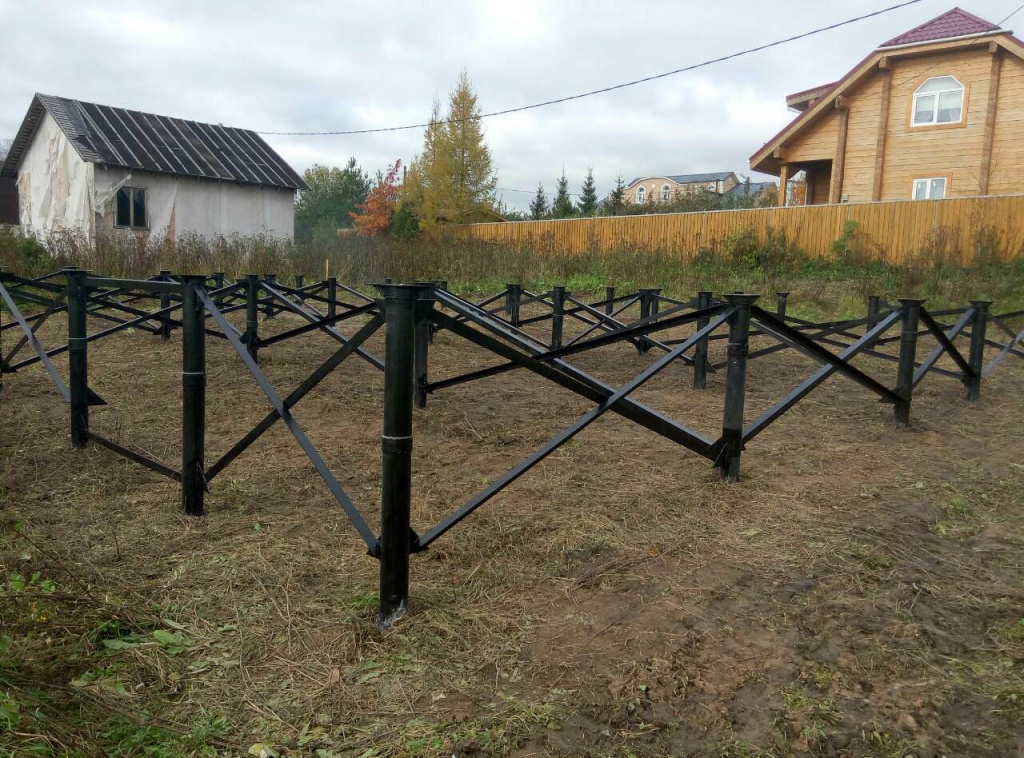

Допустим, что свайная часть фундамента уже готова: сваи установлены в грунт, оголовки приварены, и отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям. Мы не станем брать на себя ответственность, обсуждая оптимальное расстояние между сваями или необходимую глубину забивки в грунт. Также мы не станем давать рекомендации относительно диаметра свай. Эти вопросы требуют профессионального подхода и должны решаться специалистами.

Тем не менее, мы хотим предостеречь от серьезных ошибок, которые часто допускаются непрофессиональными застройщиками. Одна из таких ошибок – выступающие стены за пределами свайного основания, что может привести к серьезным проблемам с прочностью конструкции.

Принятие экономически обоснованных решений не всегда является оптимальным. Поэтому важно не спешить. Если строительные нормативы предписывают установку свай под каждый угол или стену, необходимо строго следовать этим требованиям. Не стоит создавать свесы и выступы без должной опоры в виде крепко вкрученных в грунт свай.

При создании свесов или выступов конструкция подвергается определенным проблемам, что может потребовать дополнительных затрат на усиление нижнего перекрытия. Планируя пристройку, необходимо также обеспечить опору углов этих элементов на металлические сваи.

Давайте рассмотрим, какой материал наилучшим образом подходит для создания деревянной обвязки. Согласно строительным стандартам, можно использовать цельный деревянный брус (150х150, 150х200 200х200) или собранный из нескольких досок (50х200). Собранный брус эффективно заменяет цельный брус и в некоторых аспектах даже превосходит его. Три доски, соединенные вместе, могут заменить брус сечением 150х200, а четыре доски равны брусу 200х200.

Брус с одной стороной 200 мм укладывается на оголовки меньшей стороной, обеспечивая высоту обвязки в 200 мм. Оба варианта (брус и доска) широко используются и считаются правильными. При анализе преимуществ и недостатков каждого материала многие застройщики предпочитают сшитую доску.

На форумах отмечается, что использование трех досок 50х200 может заменить цельный брус 150х200. Отсылка к слову "бревно" имеет свою логику. Цельный брус относится к тяжелым строительным материалам, что затрудняет его транспортировку, особенно на небольших стройплощадках. Брус плохо сопротивляется изгибу, что делает его применение менее практичным.

Для соединения досок перед установкой на сваи требуются дополнительные затраты, что является основным недостатком досок по сравнению с брусом. Для составного бруса из трех досок 50х200 рекомендуются гвозди длиной 90–120 мм, которые вбиваются с двух сторон в шахматном порядке с расстоянием между гвоздями 20–45 см. При использовании четырех досок сначала соединяются три доски, затем к ним крепится четвертая с теми же гвоздями.

"Глухарь" представляет собой крепежный элемент, который является саморезом с шестигранной головкой, удобной для использования гаечного ключа или гайковерта.

Для крепления бруса к оголовку сваи используется "глухарь", который ввинчивается снизу.

Диаметр "глухаря" для крепления обвязочного бруса составляет 8–10 мм, а его длина составляет 100–150 мм.

Чтобы избежать раскола бруса или составных балок при завинчивании "глухарей", необходимо предварительно просверлить отверстия в древесине.

Технология соединения и наращивания бруса

Длина деревянного бруса (как цельного, так и составного) обычно не соответствует расстоянию между свайными оголовками. Поэтому балки приходится разрезать или сшивать, чтобы подогнать их под размеры фундамента. При наращивании бруса важно соблюдать одно правило.

Любые стыки должны иметь точку опоры: как для наборных балок, так и для цельного бруса.

Сращивание бруса на оголовках свай также требует аккуратности. При сращивании цельного бруса на двух соседних балках делаются запилы: на одной балке – верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок, что называется "соединением в полдерева".

Существует важное правило соединения двух элементов одной несущей балки: оба соседних бруса должны опираться на оголовок сваи в точке соединения, а не только один. Если брус опирается на оголовок сваи лишь частично, его рабочее сечение следует принимать только этой частью, а не всем сечением.

Прогон в данном контексте представляет собой ключевую балку, используемую для обвязки каркаса жилого дома.

Это правило также применимо к угловым соединениям в обвязке.

Таким образом, возникает вопрос: как наилучшим образом установить брус на стыке нескольких балок, особенно при соединении трех брусов в одном месте?

Существует два метода организации соединения балок. В первом случае (когда все балки несущие), необходимо расширить оголовок, чтобы обеспечить достаточную площадь опоры.

Правильное размещение свай обеспечивает несколько точек опоры даже для дополнительных балок, что делает конструкцию фундамента достаточно прочной.

Рациональный подход к проектированию обвязки предполагает использование балок небольшой ширины там, где это возможно, что значительно облегчит правильное соединение.

Сборные несущие балки (балки из досок) также требуют достаточной площади опоры в местах их соединения..

Соблюдение приведенных рекомендаций имеет важное значение, чтобы избежать непредвиденных проблем после установки деревянного каркаса.

Обработка древесины

Подготовка обвязки для установки на сваи включает в себя обработку древесины антисептическими средствами и подгонку заготовок под нужную длину. Рекомендуется использовать биозащитные средства, способные выполнять функции грунтовки.

Некоторые строители предпочитают высушивать древесину до оптимальной влажности перед установкой обвязки. Многие утверждают, что использование древесины с оптимальной влажностью, без ее сушки в домашних условиях, может принести больше пользы, чем вреда.

Необходимо обеспечить высушивание бруса в специализированной камере, а не просто под пленкой или на открытом воздухе. Оптимальным решением будет начать строительство обвязки непосредственно после приобретения древесины, чтобы она могла высыхать внутри конструкции. Важно помнить, что древесина, оставленная на протяжении длительного времени перед началом строительства, может подойти только для топки, но не для использования в строительстве.

Этот совет особенно полезен для тех, кто стремится избежать проблем, связанных с неправильной сушкой бруса, который может деформироваться в различных направлениях.

Процесс строительства и закрепления обвязки начинается с укладки бруса, пропитанного антисептиком и нарезанного в соответствии с заранее продуманной разметкой, на свайных оголовках. Запилы и пазы в древесине также делаются заранее. После этого следует этап выравнивания обвязки как по диагонали, так и по длине бруса.

Важно помнить, что небольшие отклонения в процессе установки свай являются нормальным явлением. Маленькое смещение оголовков свай на 1–2 см допустимо, однако обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию. Особенно важно следить за геометрией обвязки, чтобы избежать возведения дома на неровном основании.

Диагонали обвязки, которая еще не закреплена на сваях, следует проверять и выравнивать несколько раз перед закреплением бруса в угловых точках свайного фундамента. После закрепления углов необходимо проверить геометрию боковых и внутренних балок с помощью веревки, натянутой между углами вдоль каждой из сторон обвязки.

Для предотвращения разъединения обвязки в процессе эксплуатации необходимо дополнительно закрепить боковые и угловые соединения бруса скобами и специальными уголками. Вопрос о необходимости использования рубероида под балками остается за вами, так как его применение не всегда является обязательным и может быть излишним.

Размещение чего-либо между оголовками и брусом во время строительства обвязки не имеет смысла, так как металл, в отличие от бетона или других пористых материалов, не обладает капиллярами, и капиллярная влага не сможет проникнуть на брус или другой материал.
