Предназначение оголовков для винтовых свай

В процессе возведения фундамента среди множества различных опорных конструкций широко применяют винтовые сваи. Одним из главных достоинств такого типа опор является их относительно невысокая стоимость. Кроме того, такие опоры обеспечивают возможность регулировать высоту основания всего строения и строить здания на участках с неоднородным рельефом. На последней стадии монтажа фундамента выполняется установка оголовков на верхние концы опорных конструкций.

Функциональное назначение

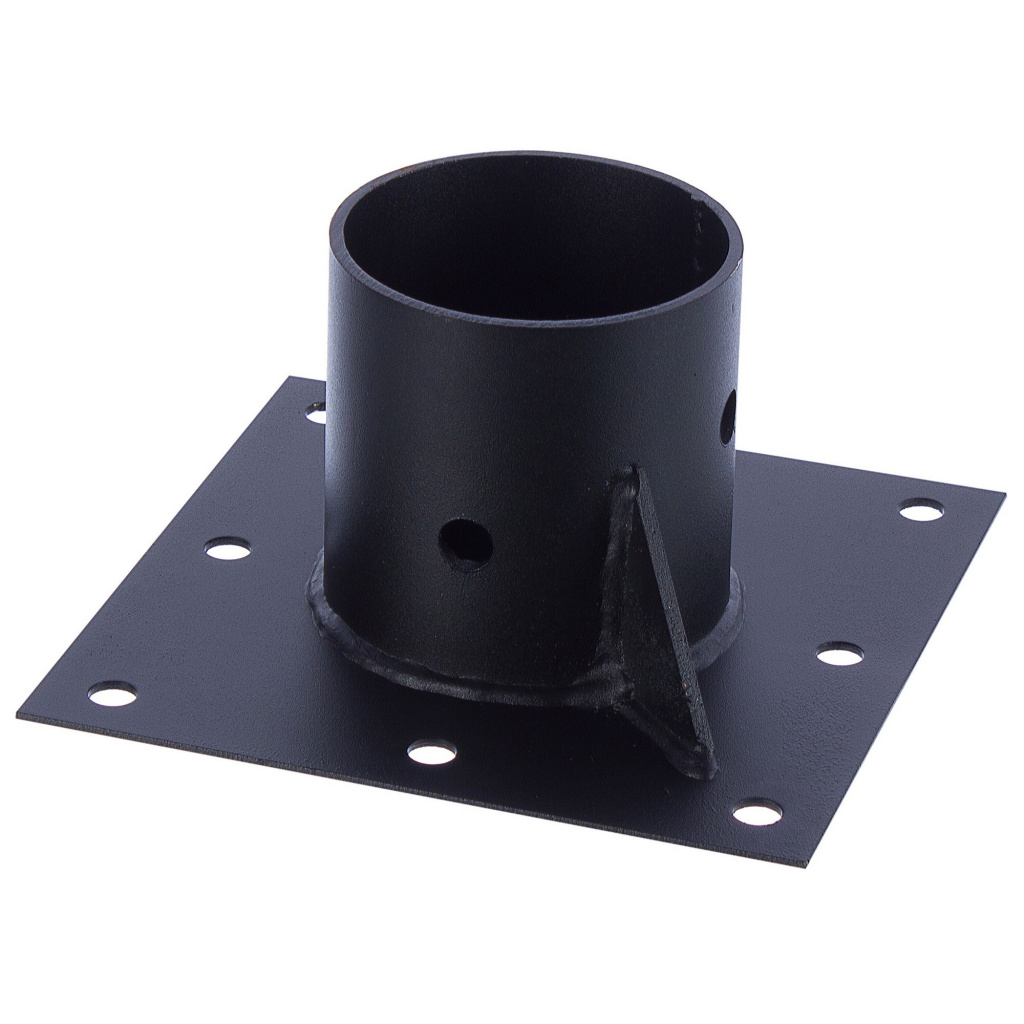

Оголовок, применяемый в строительстве, представляет собой металлическую пластину с короткой трубой, приваренной к ней, и ребрами, которые придают ему жесткость. Он устанавливается на верхний конец сваи после ее погружения. Оголовок крепится к опорному элементу с помощью сварки или болтового соединения.

Главная задача оголовков заключается в том, чтобы служить опорой для последующих уровней строительства и равномерно распределять нагрузку от всего строения на фундамент. Строительные плиты, балки и другие элементы будут опираться на плоскость оголовков. Оголовки также могут использоваться для крепления брусьев. Поэтому важно, чтобы все опорные элементы находились на одном уровне относительно друг друга.

Тем не менее, в большинстве случаев невозможно забить сваи на одинаковую глубину. Чтобы обеспечить ровную плоскость для установки плит и балок, верхние концы свай обрезаются до одной горизонтальной линии.

Кроме того, установка торцовых оголовков помогает сократить степень повреждения сваи от коррозии.

Оголовки могут иметь разнообразные формы и типы в зависимости от конфигурации используемых свай при строительстве.

Оголовки изготавливают из прочной конструкционной стали. Для дополнительной защиты их покрывают грунтовками на основе алкидов.

Разновидности опорных структур:

1. Винтовые. Такие структуры представляют собой металлические трубы различного диаметра с винтовым основанием. Путем вращения металлической опоры она вворачивается в грунт до необходимой глубины. Для закрепления опорного элемента после погружения в полость трубы заливается бетонный раствор. Диаметры таких опорных конструкций варьируются от 108 мм до 325 мм.
2. Буронабивное или бетонное основание. Для установки таких опор необходимо пробивать почву специализированным буровым инструментом. В отверстия помещается каркас из арматуры, затем его заполняют бетоном.

Преимущества винтовых свай:

1. Эффективное удержание конструкции при обширных наводнениях.
2. Возможность использования на нестабильных грунтах и неровных местностях.
3. Установка опор может выполняться в любых погодных условиях, включая морозы.
4. Равномерное распределение нагрузки от всего здания, что предотвращает перегрузки фундамента и наклоны.
5. Возможность регулировки подъема конструкции над уровнем грунта.

Виды

Оголовки для винтовых свай имеют основание в форме круглой короткой трубы с различными диаметрами.

Торцевые элементы для свай в первую очередь отличаются формой верхней пластины. Они могут быть П-образными и Т-образными.

Элементы с формой П имеют скобы на своей поверхности. Они крепятся к сваям для последующего размещения на них балок или брусьев. Важно выбирать ширину скоб, соответствующую размерам балок.

Второй тип оголовков имеет абсолютно гладкую поверхность. На них можно устанавливать плиты ростверка.

Следующий параметр оголовков свай – это диаметр пластины и трубчатого основания. Эти размеры зависят от диаметра опорных элементов, установленных в основе фундамента строящегося здания.

Минимальный диаметр круглой трубы нижней части оголовка составляет 57 мм. Максимальная нагрузка, которую можно применить к такому основанию, составляет не более 800 кг. Тонкие сваи обычно используются для возведения легких зданий и сооружений, таких как гаражи, сарайчики и беседки.

Средние по размеру и прочности сваи наиболее популярны в частном строительстве. Их диаметр составляет 89 мм. Их используют даже на торфяных и болотных участках для возведения дачных домов, бань, заборов и гаражей.

Максимальный размер основания оголовка составляет 108 мм. Он крепится к толстой и прочной опоре. Такие конструкции выдерживают вес до 3,5 тонн. Их используют для возведения опоры под тяжелые здания и сооружения, включая мосты.

Также оголовки могут быть постоянными или съемными. Постоянные оголовки крепятся к основанию с помощью сварки. Съемные торцевые элементы могут быть закреплены болтами.

Коррекция высоты опорных столбов

Для обеспечения одинаковой высоты опорных элементов используется процесс обрубки или обрезки. Он требует определенных усилий и навыков, но можно выполнить его и самостоятельно.

Этапы работы:

1. Сначала необходимо выбрать опорную сваю для контроля. Ее высота послужит ориентиром для коррекции длины остальных опорных элементов.
2. На остальных сваях проводится линия, по которой будет производиться обрубка или обрезка трубы. Горизонтальность следует проверять с помощью лазерного или гидравлического уровня.
3. Срезание концов опорных элементов выполняется с использованием тяжелого отбойного молотка. Предварительно линия обрубки очищается напильником. Удары наносятся горизонтально по верхнему краю трубы.
4. Для обрезки труб основания можно использовать болгарку или абразивную пилу. Срез производят вдоль намеченной линии, следуя диаметру основы или к центру сваи.

Другой вариант обрезки концов свай – это использование гидравлического оборудования. Аренда или покупка такого оборудования обычно связана с определенными затратами. Однако этот метод обеспечивает ровный срез без повреждений или сколов.

Установка оголовков:

1. Подготовленные сваи следует очистить от краски с помощью шлифовального оборудования.
2. Оголовок устанавливается на основание. Горизонтальность следует проверить с помощью уровня.
3. Промежуточная сварка элемента выполняется с использованием точечной сварки в 3–4 местах.
4. Оголовок сваривается по всей окружности сварочным аппаратом. Небольшой участок в 5–10 см оставляется неприкрепленным для обеспечения вентиляции внутри трубы основания.
5. Шов от сварки следует очистить и покрыть краской или грунтовкой.

Стоимость

Стоимость каждого конкретного оголовка для винтовой сваи может значительно варьироваться в зависимости от размеров, качества материала и места производства. Зарубежные торцевые элементы обычно более дорогие из-за дополнительных затрат на доставку продукции.

В среднем оголовки круглого сечения стоят от 200 до 250 рублей, а усиленные оголовки большего диаметра имеют начальную цену от 350 рублей.

При планировании строительных затрат важно учитывать также стоимость доставки до места. Если у вас нет своего сварочного оборудования и оборудования для обрезки свай, вам придется его арендовать.
